BIM-рюкзак с лидаром

Для одновременного позиционирования и построения 3D-модели помещения или здания

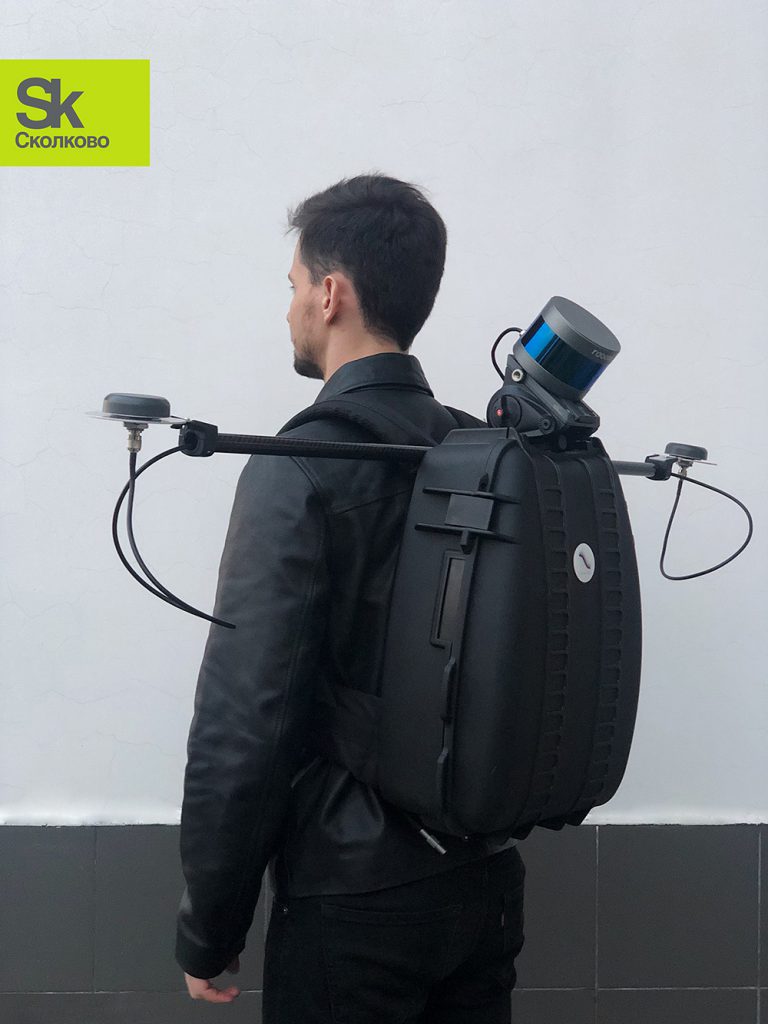

BIM-рюкзак – это интегрированная мобильная система с лидаром для съемки и трехмерного информационного моделирования здания, помещения или другого замкнутого пространства, например, тоннеля или шахты, где сигнал спутниковой навигации недоступен.

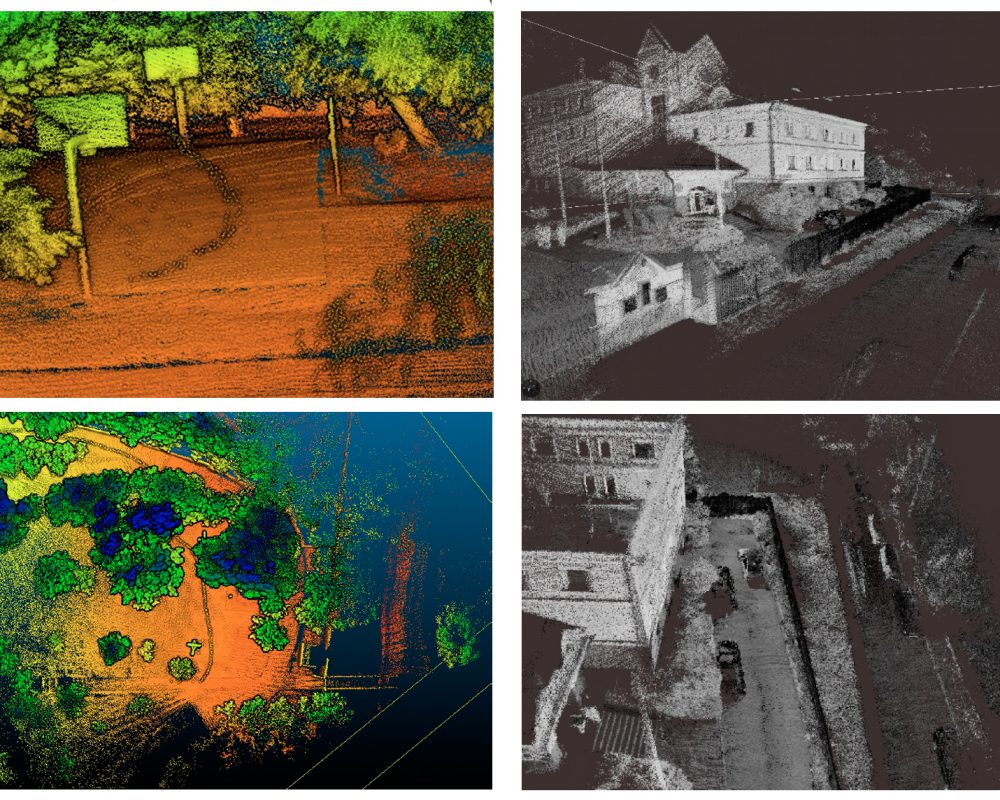

Часто бывает, что существующая документация неточна, устарела или вообще утеряна, и получение документации во время строительства является затратным по времени и сложным делом. Такая ситуация часто ведет к работе наугад и к переделке работ. Съемка облака точек предоставляет весьма привлекательное и быстрое решение. BIM-рюкзак является идеальным для этих целей. Он собирает до 300 000 точек в секунду, причем сбор данных довольно прост и может быть поручен технику. В результате съемки производится плотное облако точек, где плотность на кв.м возрастает на 1000 точек каждую секунду на расстоянии 10 метров.

Обработка данных в программах типа Autodesk Recap Pro или Revit позволяет создать поэтажные планы здания, чертежи фасада и пролетов, а также точную документацию, которая может быть использована всеми сторонами проекта.

300000 точек/сек – точность 3 см – дальность 100 м – вес 6 кг

Технические характеристики
  • Диапазон – 100м
  • Количество лучей лидара —16
  • Скорость сбора данных—300000 точек в секунду
  • Точность определения местоположения—1 см
  • Точность определения углов наклона—0,03°
  • Точность определения направления—0,1°
  • Точность определения расстояния—3см
  • Относительная суммарная погрешность —5 сантиметров
  • Рабочий диапазон температур—от-10°до+60°
  • (при этой температуре лидар стартует, через 10 минут работы он нагревается от работающих лазеров и
  • работает при температуре-30°)
  • Размер 650x370x185мм
  • Вес 6 кг
Комплектация системы
  • Кейс из полиуретана
  • Лидар 16-канальный с вращающейся головкой
  • Компьютер для сбора данных с картой памяти SD 128 ГБ
  • Инерциальная навигационная система ApplanixAPX-18, интегрированная с GNSS-приемником
  • GNSS-приемник, поддерживающий следующие системы и частоты:
  • -GPS L1/L2/L5/L-band, -GLONASS G1/G1/G3,
  • -BeidouB1/B2/B3 -GALILEOE1/E5ab/E6
  • Две GNSS антенны для определения направления
  • Литий-полимерный аккумулятор на 8 часов работы с зарядным устройством Программное обеспечение сбора данных
  • Программное обеспечение обработки и выравнивания данных с экспортом данных в формате LAS

Высокопроизводительная 3-минутная съемка с целью получения высокоточной трехмерной информационной модели окружающей обстановки
